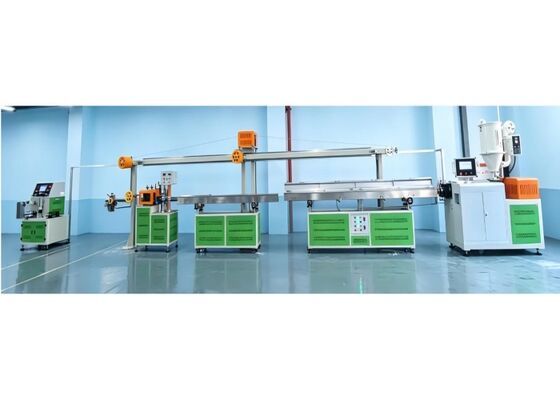

PFES3D-45 ABS/PLA 3D Printing Filament Materials Single Color Extruding Machine Line Produksi

PFES3D-45 ABS/PLA 3D Printing Filament Materials Single Color Extruding Machine Line Produksi

Bidang Aplikasi: Pencetakan 3D adalah teknologi pencetakan terbaru. Dengan meningkatnya permintaan untuk printer 3D, filamen pencetakan 3D memiliki potensi pasar yang besar dan terutama digunakan dalam printer 3D.Kami terutama memproduksi filamen pencetakan 3D seperti ABS, PLA, PETG dan TPU, dengan diameter mulai dari 1,75 sampai 3,0 mm. Toleransi diameter dapat dikontrol dalam ± 0,03 mm dan kecepatan ekstrusi berkisar antara 30 hingga 180 meter per menit,memastikan penataan filamen yang rapi.
Parameter teknis utama: 2.1 Diameter sekrup: Ø45 mm 2.2 Rasio panjang ke diameter (L / D): 28:1 2.3 Kecepatan sekrup: 0 ′ 100 rpm (pengendalian kecepatan frekuensi variabel otomatis) 2.4 Output ekstrusi:25-30 kg/jam 2.5 Kecepatan jalur produksi: 30~180 m/menit (dengan keselarasan untaian yang rapi) 2.6 Tinggi pusat: 1,1 meter (bisa diatur ke atas, ke bawah, kiri dan kanan) 2.7 Dimensi jalur produksi: Panjang 15 m × Lebar 2.5 m × Tinggi 2.5 m 2.8 Tegangan tiga fase: 380 V, 3 fase, 50 Hz 2.9 Total daya: 50 kW; konsumsi daya rata-rata aktual: 20 kWh/jam
Persyaratan bengkel: 3.1 Dimensi bengkel (L × W × H): 25 m × 5 m × 3,5 m (area lantai yang direkomendasikan 300 meter persegi atau lebih; lantai harus rata) 3.2 Suhu ≤ 50 °C,kelembaban udara ≤ 95% 3.3 Sumber daya listrik: sistem tiga fase lima kawat (yaitu tiga kabel hidup, satu kawat netral dan satu kawat bumi), 380 V, 50 Hz 3.4 Lokakarya harus dilengkapi dengan tangki air pendingin 2 meter kubik,kompresor udara, minyak gigi dan kabel 5-inti



Pemancar sekrup tunggal PFES3D-45:
Daya pemanasan: 10 kW;
Daya kipas: 0,5 kW;
Daya mesin: 11 kW;
Pengeringan hopper: 6,75 kW;
Extrusion die: 2 kW;
Tangki air dengan suhu terkontrol: 12,5 kW;
Tangki air pendingin: 0,9 kW;
Pemacu udara panas: 0,75 kW;
Unit tarik-off karet dua gulungan: 1,5 kW;
Instrumen pengukuran diameter laser bidirectional - Rak penyimpanan kawat: 0,4 kW;
Servo winder stasiun tunggal: 2 kW;
Total daya terpasang peralatan: sekitar 50 kW;
Konsumsi listrik selama produksi normal: sekitar 1015 kW

Lembar spesifikasi peralatan

I.Baja tahan karat 50 kg Pengering: 1 unit
1Kapasitas: 50 kg
2Kekuatan pemanasan: 6 kW
3Kekuatan kipas: 0,75 kW
4Berat: 90 kg
5Fitur desain saluran udara panas melengkung yang unik untuk mencegah residu bubuk dari menumpuk di
dasar elemen pemanas, yang dapat menyebabkan pembakaran.
6Drum dan komponen internal semuanya terbuat dari stainless steel.
7Drum dapat dilepas dari dasar, memfasilitasi pembersihan yang mudah dan perubahan bahan yang cepat.
8Dilengkapi dengan pengontrol suhu yang menunjukkan penyimpangan proporsional untuk kontrol suhu yang tepat.
Sistem perlindungan overheat ganda mengurangi risiko kecelakaan
disebabkan oleh kesalahan manusia atau kegagalan mekanis.

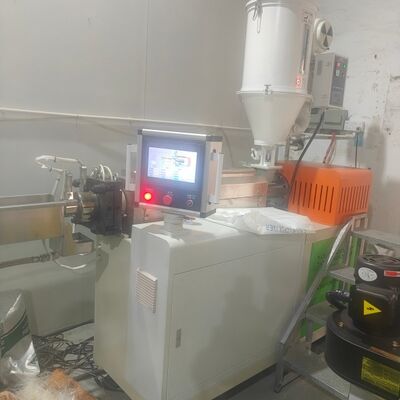

II.PFES3D-45 Monochrome 3D Filament Extruder: Satu
set
1Diameter sekrup: Ø45mm
2Rasio panjang ke diameter (L/D): 28:1
3Jenis sekrup: Universal untuk PLA, PEDG, ABS dan TPU
4Sekrup dan tong diproduksi dari kualitas tinggi 38CrMoAlA nitrided
Kekerasan nitrida: sekrup ≥
740 HV; barel ≥ 940 HV. Kedalaman nitriding: sekrup
0.4·0.6 mm, tong: 0.6·0.7 mm; kerapuhan adalah
Kelas 2 dalam kedua kasus.
5. Rumah terbuat dari baja cor; permukaan kontak antara rumah atas dan bawah telah
Gear terbuat dari 40Cr dan telah mengalami normalisasi,
pengolahan panas tempering dan quenching, diikuti dengan penggilingan permukaan gigi,
Hasilnya kasar permukaan Ra 0.8Mereka menawarkan penyerapan kejut,
ketahanan terhadap keausan dan tingkat kebisingan rendah.
6Gearbox: Gearbox (Bruker)
7Kekuatan motor: 11 kW
8Metode kontrol: kontrol frekuensi variabel (Haipumonte)
9Zona kontrol suhu: 1,8 kW × 6 zona
10Zona pendingin: 120 W × 4 zona
11. cincin pemanas: cincin pemanas baja tahan karat
12Relai solid state: Yangming
13PLC: Xinjie 1 set
14. Modul kontrol suhu: Xinjie 1 set
15Kotak kontrol cantilever paduan aluminium: 1 unit

III.Precision S136 cetakan ekstrusi: satu set

1Bahan cetakan: S136, cermin

2. Jalan pendek tanpa sudut mati; produk jadi memiliki permukaan yang halus

tanpa cacat seperti bintik-bintik hitam, dan akurasi dimensi yang tepat

3. Dilengkapi dengan 2,5 × 3,0 kepala mati: satu set masing-masing

4. Kepala mati dapat disesuaikan untuk memenuhi kebutuhan pelanggan



IIII.304 Tangki air panas dari stainless steel: 1 set

1Panjangnya: 4 m

2Panjang tangki air panas: 2 m

3Panjang tangki air panas: 2 m

4Bahan tangki: 304 stainless steel, ketebalan: 1,5 mm

5Kerangka dasar tangki: 1 unit (dilapisi bubuk)

6Bahan: Q235 baja (dilas)

7Sistem sirkulasi air panas: 2 set

8. daya pompa air stainless steel: 120 W × 2 unit (New Territories)

9Unit pemanas: 1 set

10Kekuatan pemanasan: 12 kW

11. Pelindung dengan rem: 4

12. Pengukur suhu analog dial-tipe: 2

13. Dilengkapi dengan kabel keramik grommets



V.304 tangki pendingin baja tahan karat: satu set

1Panjang tangki: 4 m

2Bahan tangki: 304 stainless steel, ketebalan: 1,5 mm

3Kerangka dasar tangki: 1 unit (dilapisi bubuk)

4Bahan: Q235 baja (dilas)

5. 304 sistem sirkulasi air dingin: 1 set

6. Daya pompa: 120 W × 1 unit (Dunia Baru)

7. dua-tahap alat cuci air: 1 unit (kompresor udara yang akan disediakan oleh pelanggan)

8. Dilengkapi dengan kabel keramik grommets



VI.Diameter gauge: 1 set

1. merek: Raist

2. Sistem pemantauan online real-time

3Keakuratan pengukuran: 0,001 mm

Jangkauan pengukuran: 0,200 mm~10,00 mm

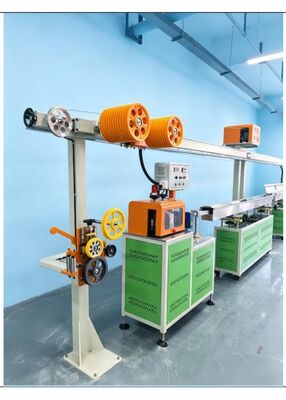

VII.Satu set mesin tarik-off karet berganda + alat pengudaraan udara panas: satu set

1. Metode penarik: penarik dua gulungan

2. Bahan roll-off: karet impor

3Metode penyesuaian: penyesuaian vertikal melalui 304 stainless steel lead screw

4Metode penggerak: penggerak sabuk sinkron

5. Daya tarik: Servo motor 1,5 kW

6Kontrol kecepatan: kontrol PLC

7. Kecepatan traksi: 0~300 m/menit

8. 0,75 kW mesin pengeringan tekanan tinggi


Rack penyimpanan kawat tegangan horizontal VIII.8 meter dengan meter counter: satu

set

1Panjang rak: 8 m

2Tinggi: 1,97 m

3. Wire reels penyimpanan: ABS reels penyimpanan kawat, 11 + 12 pcs

4Panjang penyimpanan kawat: 150 m

5. Motor gigi 400 kW

6. 2,5 kg bubuk magnet dua poros


Penghitung meter presisi tinggi

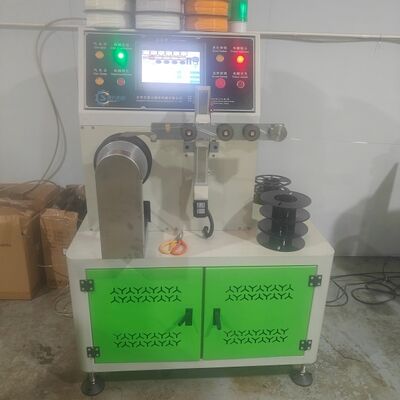

VIIII.Servo winder stasiun tunggal: 1 set

1. Penutup gulungan: 1 set

2. Posisi motor stepper: 1 set

3Metode pengendalian posisi: kontrol motor stepper Leisi

4. Spindle servo motor 1,5 kW: 1 set

5Metode kontrol spindle: kontrol servo

6. Fungsi ganti gulungan pneumatik, mampu berliku tanpa gulungan

7. Alarm otomatis dan matikan saat mencapai panjang yang ditetapkan, dengan tambahan pemotongan thread mati

8. benang yang stabil dengan stabilitas yang sangat baik

9. Kompatibel dengan material rol berat 1 ̊5 kg


Dilengkapi dengan fungsi penyimpanan spesifikasi material reel

Mesin pengemasan vakum 400G

VV.Color Mixer 50 kg

VVI.100 kg mesin pengeringan + material feeder: 1 unit
